RichAuto A11 DSP 컨트롤러

RichAuto A11 DSP 컨트롤로는 목곡용 CNC 조각기에서 많이 사용됩니다. 주로 중국 CNC 조각기를 구매하시면 RichAuto DSP 컨트롤로를 많이 권장합니다. 또한 미국 CNC 조각기 제조업체도 RichAuto DSP 를 사용합니다.

통상 CNC 조각기 구입 시 영문 매뉴얼만 주고, 디테일은 알려주지 않습니다. CNC 가공 시 필요한 스핀들 세팅과 피드 세팅 방법에 대해 알아보겠습니다.

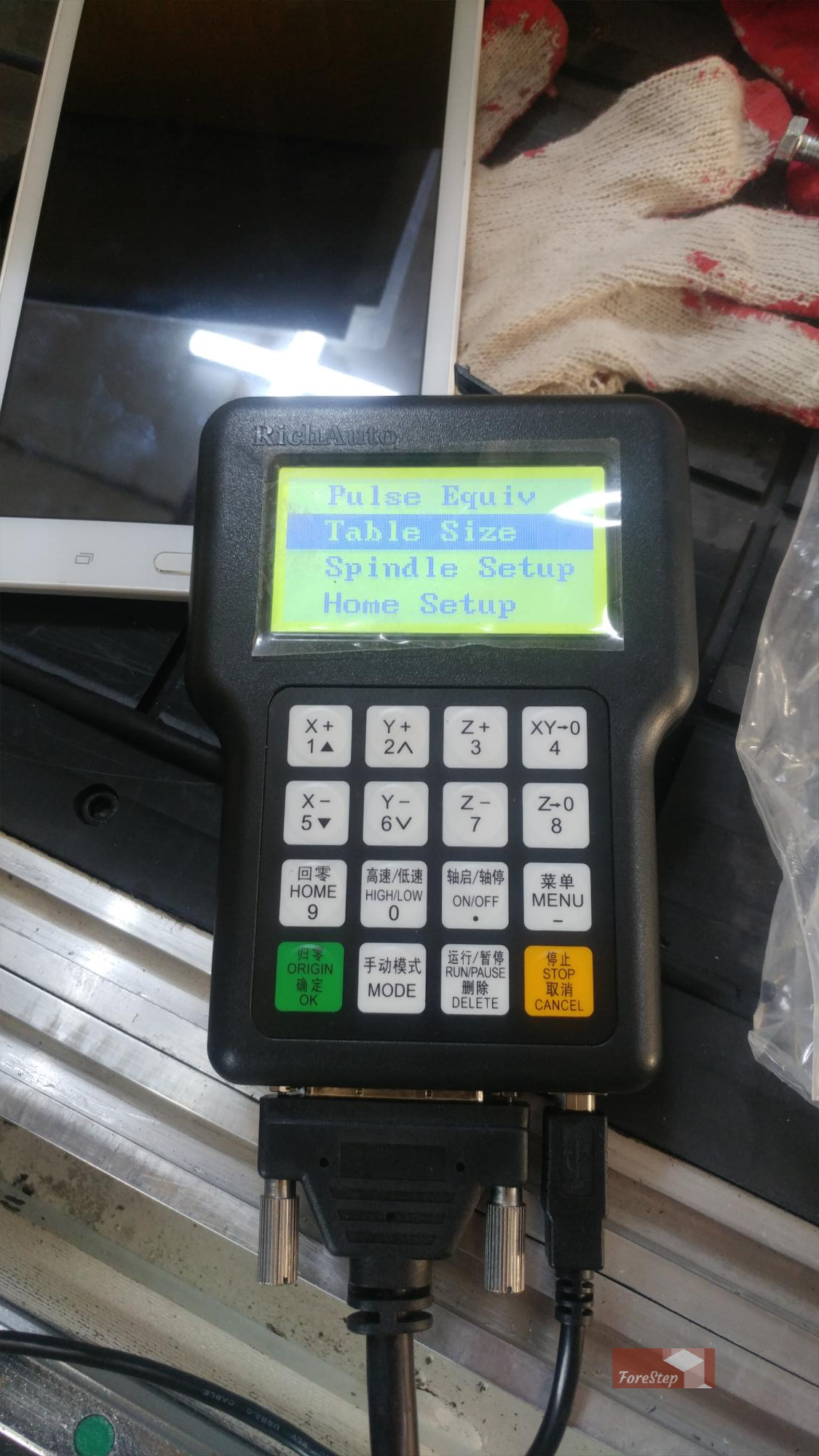

RichAuto A11



첨부파일: RichAuto A11 매뉴얼 (영문)

A11Manual.pdf

2.81MB



스핀들 스피드 변경은 통상 인버터 혹은 DSP controller에서 할 수 있습니다.

제조 공장에서 출고 시 인버터에서 스피드를 변경할 수 있는지 혹은 DSP controller에서

변경할 수 있는지 확인해 보세요.





스핀들 세팅 - RichAuto 컨트롤러에서는 스핀들 값이 S1 - S8으로 나누어져 있습니다.

RPM 변경 방법은 "ON/OFF" 버튼을 누르면 스핀들이 회전합니다. 회전 시 "ON/OFF" +

"Z +" 을 동시에 누르면 S1 - S2 변경됩니다.





S1 = 6000 RPM

S2 = 10000 RPM

S3 = 12000 RPM

S4 = 15000 RPM

S5 = 18000 RPM

S6 = 20000 RPM

S7 = 22000 RPM

S8 = 24000 RPM





가공 방법 혹은 엔드밀에 따라서 스핀들 값을 조절하시면 됩니다.

통상 목공에서는 15000 RPM 혹은 18000 RPM 을 제일 많이 사용합니다.



* 피드 스피드

가공할 파일을 DSP 컨트롤러에서 불러오면 "DSP 화면"에 F 값이 보임.

원하는 속도로 변경할 수 있습니다. ( F1, F2, F3, F4 .....)

스핀들 값 변경처럼 "ON/OFF" 버튼과 "Z+" 버튼을 누르면 변경할 수 있습니다.





* 특별히 어떤 CNC 컨트롤러가 좋다고 말할 수 없습니다.

기본적인 기능들은 다 비슷합니다. CNC 관리자가 가장 편리하게 작업을 할 수 있는 컨트롤러를

추천합니다.

------------------------------------------------------------------------------------------------------------





<트러블슈팅>



증상 - DSP 스크린에서 System loading 이라는 메시지만 보이고 다음 화면으로 안 넘어갈 때...





해결 방법 1) 백업 받은 backup 파일을 다시 restore (복원) 해서 해결할 수 있습니다.

backup 파일은 DSP 세팅 값이 전부 저장되어 있습니다.



backup & restore 옵션은, MENU ->SYSTEM SETUP->BACKU0 DATA에 있습니다.





2. 혹시 backup 파일이 없으시면 공장에서 출고 시 세팅 값을 cnc 구입처에 연락해서 받으세요.

(혹시 메모하셨으면 수동으로 하나씩 입력하면 됩니다.)





3. 정확한 세팅 값을 몰라서 "공장초기화" 하시면 안 됨.





4. DSP 화면에서 메뉴 진입이 불가할 때는 DSP를 컴퓨터에 연결해서 DSP 세팅을 할 수 있습니다.

USB 타입 AB 케이블을 DSP controller 하단에 있는 포트에 연결하면 됩니다.



이런 종류의 문제는 usb 드라이브 때문에 가끔 발생합니다.



usb 드라이브에 파일을 저장해서 dsp controller에서 파일을 불러오는데

실수로 fat 파일시스템으로 포맷된 usb 드라이브를 사용 시 문제가 발생합니다.



일반적으로 fat16/fat32 로 포맷된 usb 드라이브를 사용해야 합니다. (윈도우 7, 윈도우 10)









---
