스핀들 스피드 컨트롤, 인버터

CNC 조각기에 스핀들 스피드 컨트롤은 2 가지 방법이 있습니다. 컨트롤러 혹은 인버터.

Mach3, NC Studio 같은 윈도우 기반의 컨트롤로는 pc 스크린에서 쉽게 rpm 을 변경할 수 있습니다.     그러나 스핀들 스피드 변경이 안될 상항이 발생하면 난감합니다.





Mach3



이럴 때는 수동으로 스핀들 스피드를 변경할 수 있습니다.

중국산 CNC 라우터를 구매하시면 보통으로 Fuling Inverter라는 제품을 제일 많이 사용합니다.

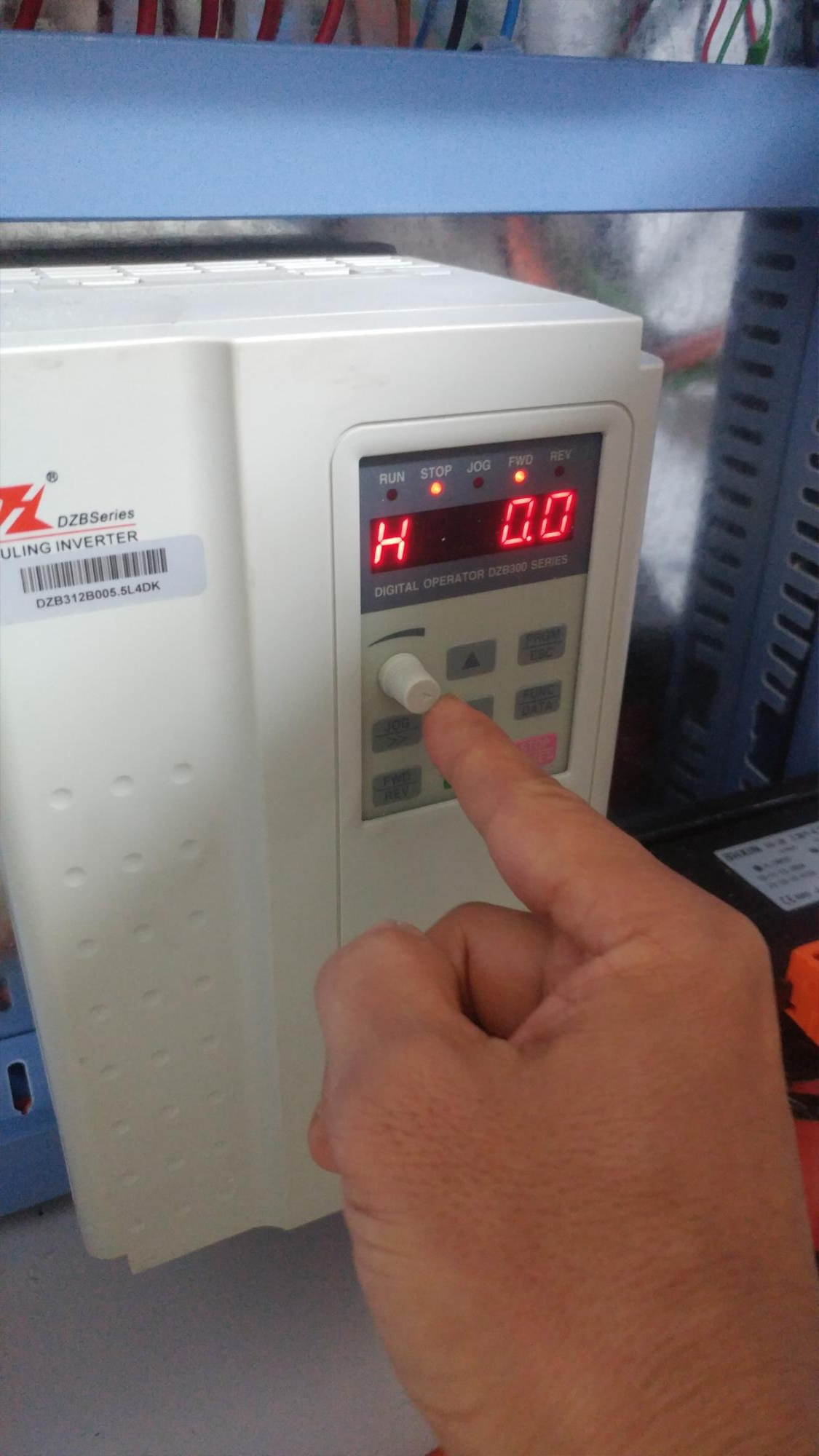

아래 사진상 "다이얼"을 돌려서 속도를 조절할 수 있습니다.





Fuling 인버터



공장에서 출고될 때 통상 인버터 화면에 Herz로 표시가 됩니다. 사용자 매뉴얼을 보고 RPM으로 표시되게 바꿀 수가 있습니다. 아니면 간단한 계산으로 RPM 값을 알 수가 있습니다.

Herz 값에 곱하기 60 = RPM 값

예)  100hz * 60 =   6000 RPM

       200hz * 60 = 12000 RPM

       300hz * 60 = 18000 RPM

       400hz * 60 = 24000 RPM



- 적용 1 -

목공에서는 칼날 6 파이 기준 18000 RPM 이 일반적임. 만약 칼날 12 파이 사용한다면 RPM 속도를 낮추어야 합니다.

가공물에 따라, 가공 조건에 따라 스핀들 스피드를 조절해야 합니다.

- 적용 2 -

CNC 라우터 가공시 가공물이 타버릴 때. RPM 속도를 낮추어야 합니다.



---
