CNC 스핀들 선택, 권장 스핀들 파워

CNC 조각기에서 핵심 부품이 스핀들 입니다.



스핀들은 크게 2 종류가 있습니다. Air Cooled (공냉식) 과 Water Cooled (수냉식).





공냉식 스핀들



수냉식 스핀들

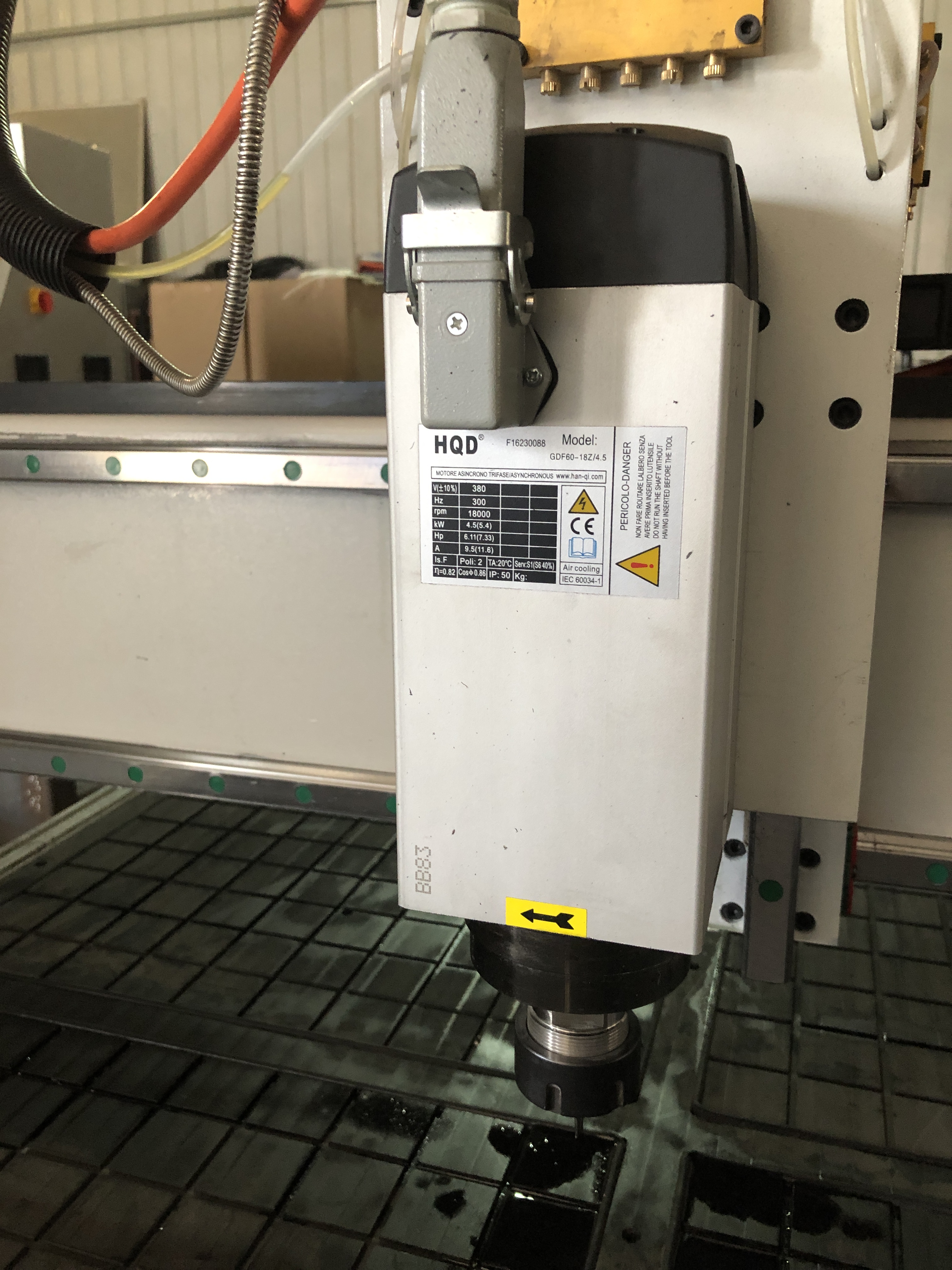

공냉식 스핀들;





팬 (fan)을 사용하여 스핀들 열을 식혀주는 방식인데, 스핀들 속도가 느릴 때 문제가 발생합니다.



스핀들이 저속으로 회전하면 공기의 흐름도 저속이기 때문에 스핀들에서 발생하는 열을 식히기 역부족입니다.



과열 (over heat) 됩니다.  과열되면 작업을 중단하고 열을 식히면 됩니다. 물을 사용하지 않아서 편리하다는



것이 장점입니다.

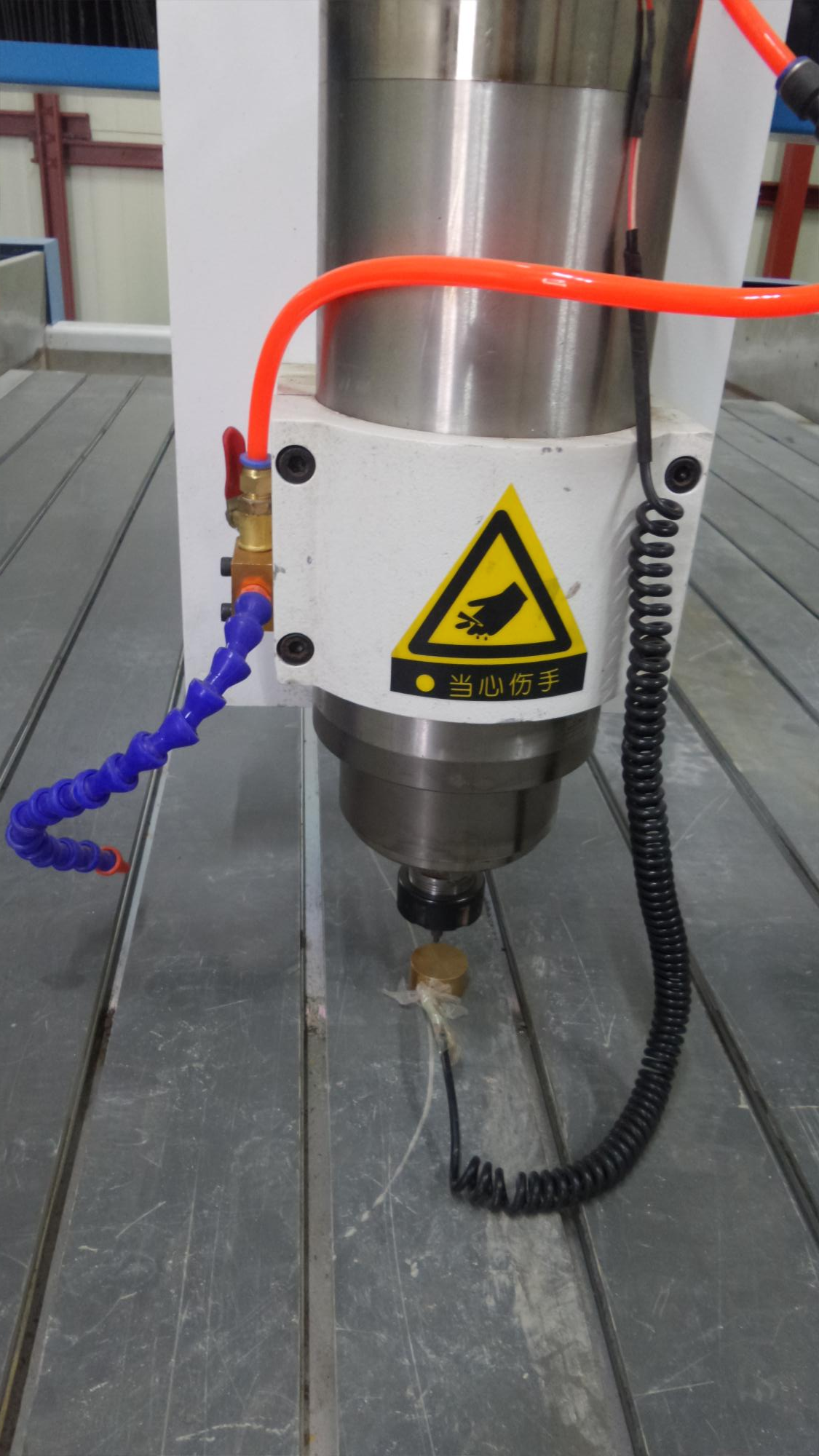

수냉식 스핀들;





수냉식 스핀들은 물로 스핀들을 식혀 주고, 스핀들 속도와 상관없이 독립적으로 계속해서 물을 공급하므로



장시간 사용해도 스핀들에 문제가 없습니다.



수냉식은 스핀들 윗부분에 두 개의 커넥터가 있습니다. 물이 들어가는 부분과 물이 배출하는 부분이 있어서



공냉식 스핀들과 쉽게 구별할 수 있습니다.



개인적인으로 수냉식 스핀들을 하루 16시간 이상, 장시간 사용을 한 적이 있습니다.



전혀 과열 없이 작업을 마칠 수 있었습니다.



일반적으로 수냉식을 많이 사용합니다. 공냉식보다 소음도 적고, 가격도 무척 좋습니다.





스핀들 용량에(Power) 대해서



스핀들 1.5kw 또는 5.5kw 어떤것을 사용해야 할지? 무조건 용량이 큰 스핀들이 좋은지?



스핀들 용량에 대해서 정보를 찾기가 상당히 힘들었습니다.



스핀들 power 선택에 대해서는, 기준은 가공물에 사용되는 절삭공구 (엔드밀)의 최대 직경 (diameter) 임.





다시 말해서, 사이즈가 작은 가공물 ( 책상,탁자,수납장,선반) 같은 것을 가공할 때 8mm 이상의 엔드밀을



사용하지 않고, 일반적으로 3,4,5,6mm 엔드밀만 사용합니다.



사이즈가 큰 가공물은 (장농,문짝) 같은 것을 가공할 때는  6 ~12mm



엔드밀을 많이 사용하고, 트리밍할 때는 3mm, 6mm 사용합니다.



통상 개인용 CNC 라우터는 600*900mm (working area) 을 많이 사용하는데 600*900mm 은



문짝같은 큰 제품을 재단할 수 없습니다.



공방에서는 주로 원판 재단용으로 1300*2500 mm 의 CNC 라우터를 많이 사용합니다.



자동차를 예를 들면, 소형차에 큰 엔진을 사용할 필요도 없고, 적합하지 않습니다.



자동차 사이즈에 맞는 사이즈의 엔진을 사용하는 것이 최적화 입니다.



결론은 600*900mm 의 소형 CNC 라우터는 1.5KW 스핀들이 적당합니다. (혹은 2.2kw)





엔드밀 사이즈별 권장 스핀들 용량은 아래와 같습니다. CNC 라우터 구입 시 참조하세요.





알루미늄, 플라스틱, 목재, Composite (MDF, 합판, 라미네이트) 등을 가공할 때 ( 18,000 ~ 24,000 RPM)

직경  5mm 엔드밀 까지는 0.8KW

        8mm 엔드밀 까지는 1.0KW

      12mm 엔드림 까지는 3.3KW

      16mm 엔드밀 까지는 5.5KW



금속 가공시 스핀들 RPM을 저속으로 셋팅하여 가공합니다. ( ~ 18,000 RPM)

직경 10mm  엔드밀 까지는  3.3KW

      12mm  엔드밀 까지는 5.5KW

      16mm  엔드밀 까지는  7KW

      20mm  엔드밀 까지는 10KW



---
