CNC 부조벽 제작, 화강석 인그레이빙

라인 아트 (2D 그림)을 화강석 판재에 CNC 가공하였습니다.





가공 시간

음각이 아닌 양각으로 가공하므로 가공시간이 많이 소요됩니다.

600*1000mm 판재 한 장당 5 시간 정도 소요되어서, 이 번 프로젝트에서는 4대의 STONE CNC 장비를 사용했습니다.



CNC 가공 조건;

   스핀들 : 10,000 RPM

   피드 스피드 : 450 mm/min

   공구 : 석재용 비트



컴퓨터 시뮬레이션

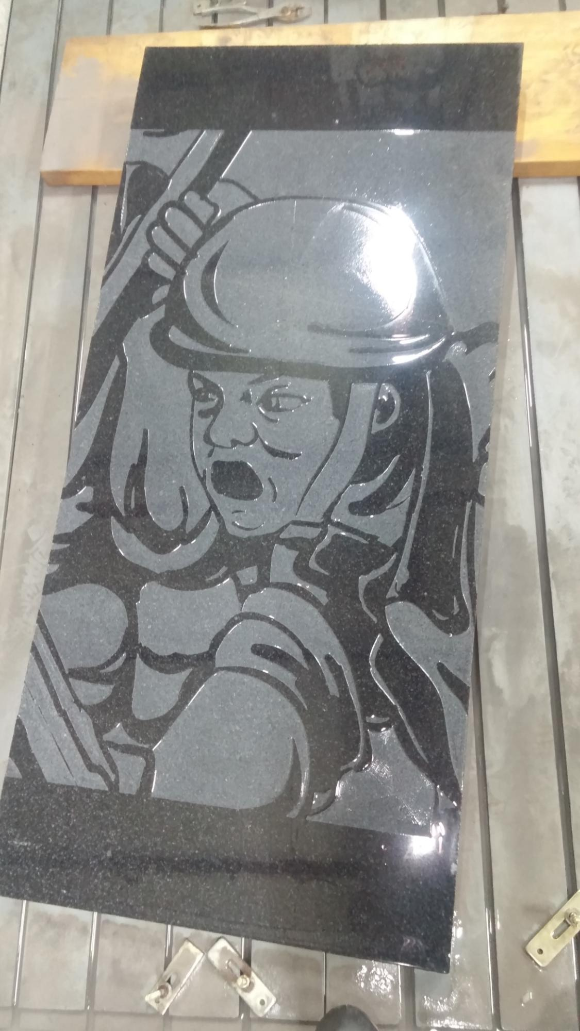

CNC 가공





CNC 가공 동영상









검수





검수







그림 맞추기





그림 맞추기







시공







600*1000mm 판재 (30T)

총 240장 가공. 전체 벽화 사이즈는 높이 3m 넓이 44m





벽에 시공된 전체 그림을 보니, 멋있는 하나의 작품이라는 생각이 들었습니다.

이 번 프로젝트는 2D로 가공했는데, 다음번에는 2.5D (릴리프) 가공으로 보다 더 입체적인 작품을

가공하고 싶은 생각이 듭니다.



CNC 가공에서 2D (평면작업)은 결코 어렵지 않습니다. 일러스트나 Coral Draw 같은 프로그램으로 원하는 이미지를

벡터로 편집해서 가공하면 됩니다. 물론, 모든 작업이 그렇듯이 화강석을 가공하는데는 테크닉 혹은 가공 노하우가     필요합니다.



CNC 장비로 작업 시 최대 장점은 인그레이빙 깊이가 일정하다는 것입니다. 캠 프로그램에서 지정한 값으로 가공됩니다.

1장 혹은 100장 가공 시, 모두 일정하게 가공할 수 있습니다.



---
