목공 CNC 짜맞춤 가공, (장부맞춤, 주먹장맞춤)
목공의 짜맞춤 기법은 가구의 완성도를 높여줍니다. 가구를 제작하는 사람이라면 꼭 배우고 싶은
기술이지만, 배움의 턱이 높아서 시도하지 못하는 경우가 많습니다. 그러나 이제는 CNC 조각기를
활용하면 쉽게 짜맞춤 가구를 만들 수 있습니다.
일반적인 가구 조립 시,
만약, 책상과 다리를 조립할 때 약할 것 같아서 나사를 많이 박아주면, 다들 아시겠지만 결구는 더욱
약해지고... 문제가 발생하는 경우가 있습니다. 그러나 짜맞춤으로 제작하면 정말 튼튼하고 깔끔한
제품이 탄생합니다.
짜맞춤 가구는
장점: 내구성이 튼튼하고, 오래 사용해도 비틀어지거나 휘어질 염려가 없음.
디자인도 멋있음.
단점: 정교한 작업이 필요해 공정시간이 오래 걸림.
장부맞춤 - 나무들끼리 연결하여 프레임을 만들 때 사용합니다. 테이블이나 의자와 같은 구조에 적합합니다.
주먹장맞춤 - 판재의 모서리끼리 연결할 때 주로 사용합니다. EX) 서랍, 수납장
CNC 짜맞춤 가공
CNC 가공은 수공구로 제작하는 짜맞춤하고는 다릅니다. 원형으로 된 엔드밀을 사용하므로
안쪽 내각은 반지름값이 생기게 됩니다.
그러므로 CNC 가공 시 전통적인 짜맞춤에서 약간 변형을 주어야 합니다.
주먹장맞춤은 CNC 테이블에 올려놓고 가공을 할 수 있지만, 장부맞춤 가공 시에는 CNC 테이블에 올려놓을 수가 없습니다. 통상적으로 목공용 CNC 조각기는 Z축 높이가 200mm 입니다.
CNC 테이블을 약간 수정(개조)해야 합니다. (작은 접이식 테이블 장착) - 아래 사진 참조.
해외 CNC 사용자들은 짜맞춤에 많이 사용하는 패턴을 DXF 혹은 캐드 파일로 만들어서 CNC 가공에 활용합니다. 국내에서는 아직 CNC 가공에 대한 자료가 많이 부족합니다. 가까운 미래에는 많은 디지털 디자인 파일이나 가공 노하우가 국내에서도 공유될 수 있으면 좋겠다고 생각합니다.
가장 많이 사용하는 짜맞춤 패턴을 위 사진과 같이 정리해서 디지털 파일로 만들었습니다. (독일에서)
가구 제작 시 필요한 패턴의 파일을 불러와서 가공하면 됩니다.
DXF 혹은 캐드 파일로 되어있어서 원하는 사이즈로 작게 혹은 크게 수정해서 사용할 수 있습니다.

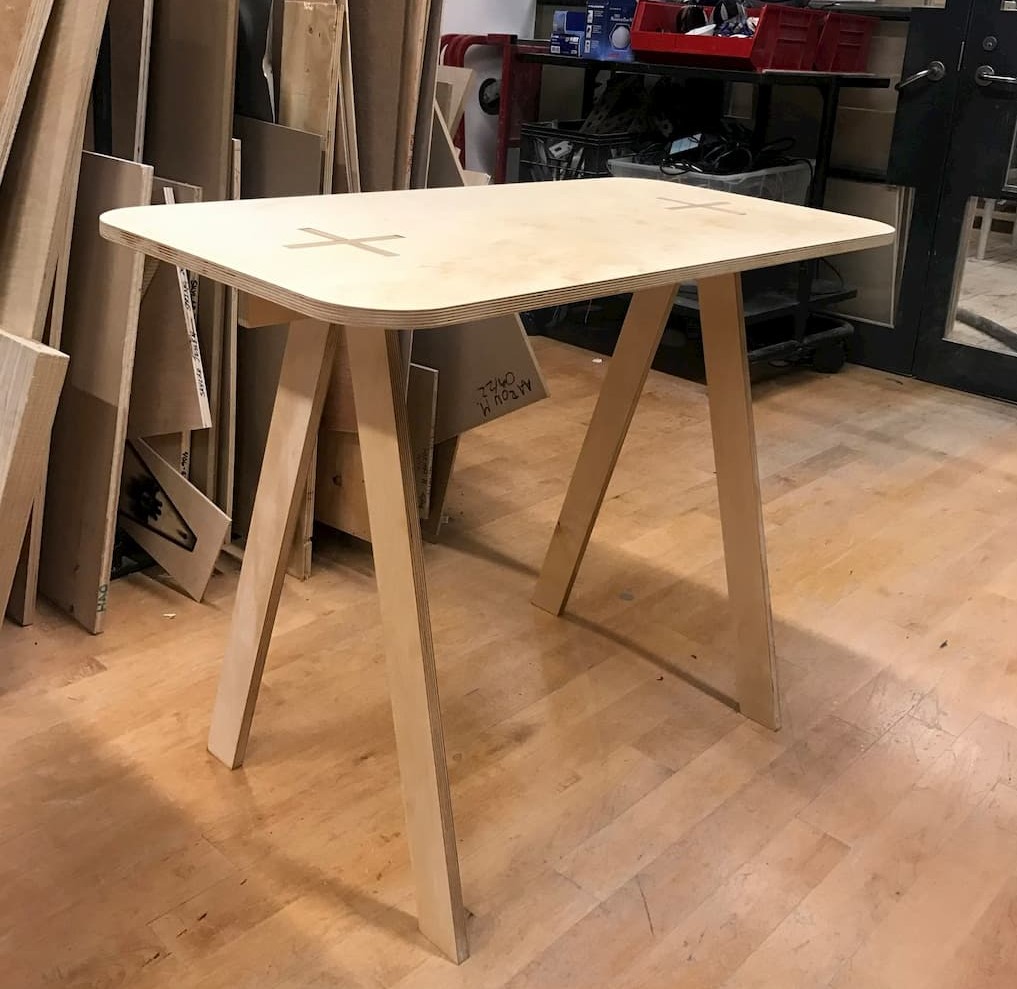

예를 들면, 간단한 테이블을 제작하고 싶으면... 아래 그림처럼
2 가지 패턴을 사용합니다. (파일 번호: St_001, F_010)
아스파이어 캠에서 2개의 파일을 불러오면 아래 사진과 같습니다.
2개의 DXF 파일을 열어서, 가공에 사용할 공구 (엔드밀) 입력하고 툴패스 생성하면 캠 작업이 쉽게 완성됩니다.
CNC 조각기로 짜맞춤 가구를 가공 시, 경험이 필요합니다.
처음 가공해 보면, 어떤 건 헐겁고 어떤 건 빡빡하고 분명히 문제점이 나타납니다.
처음에는 누구나 겪는 일이라고 생각합니다. 어느 정도 가공 노하우가 생기면 좋은 가구 제작을 할 수 있을 것 같습니다.
다음 포스팅에서는 일반적인 캠 프로그램으로 짜맞춤 가공 툴패스를 생성하는 방법이 아닌 "CNC 짜맞춤 소프트웨어"를
활용해서 툴패스를 만드는 방법을 알아볼까 합니다.
