가공할 디자인을 시뮬레이션하면 "예상 가공시간"을 알 수가 있습니다.
- 필요성 -
가공 의뢰를 받았을 때 의뢰인에게 예상 가공시간과 견적서를 발행해야 할 때, 혹은 작업 계획을 세울 때, 등 등
아트캠, Aspire 혹은 VCarve 같은 캠 프로그램들은 "Toolpath Summary" 옵션에 이 기능이 있습니다. 아트캠을 기준으로 설명드리겠습니다.

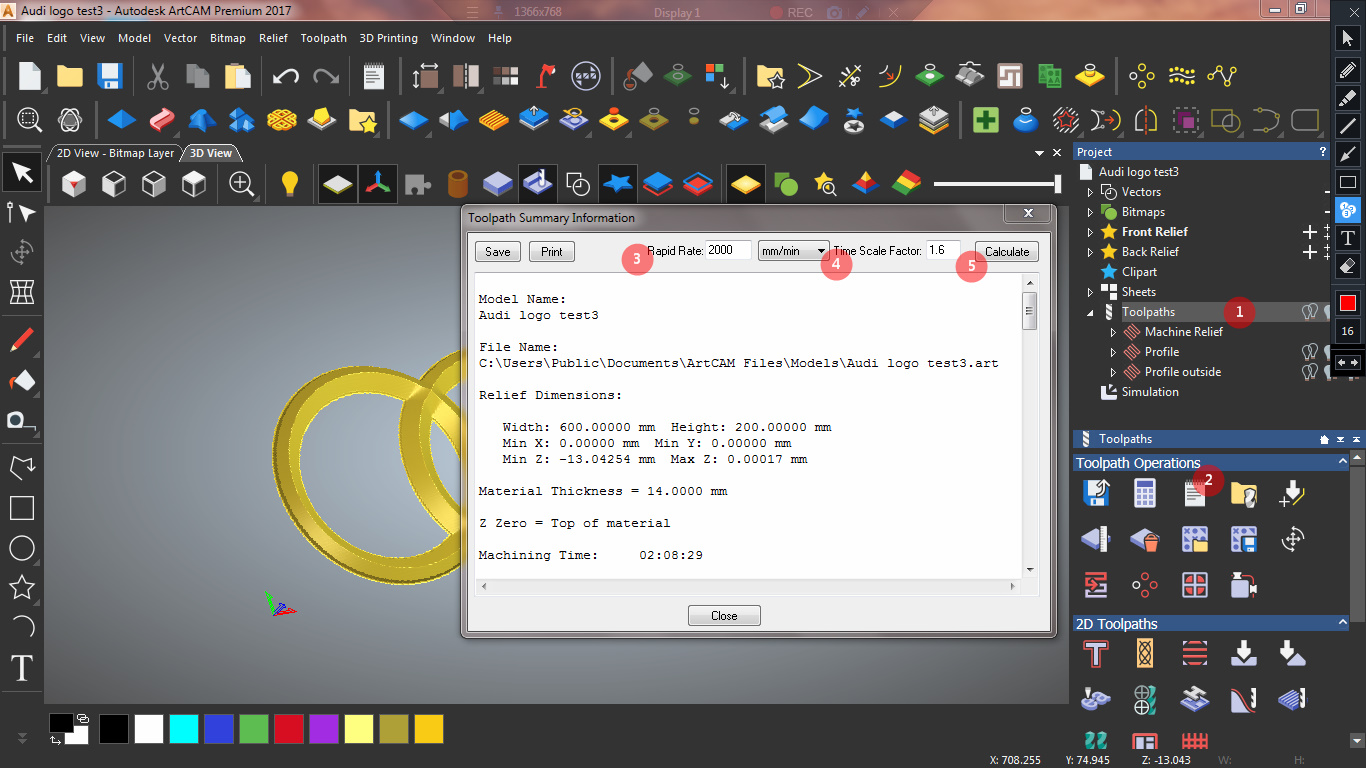

시뮬레이션까지 끝난 후
1. Toolpaths
2. Toolpath Summary
3. Rapid Rate
피드 스피드 값을 넣어주시면 됩니다. 예) 자작 합판 18T 커팅 시 보통 1800 - 2000으로 가공합니다. (2 Flute 엔드밀)
위 사진에서는 2000 으로 합니다.
4. Time Scale Factor
아트캠 기본 값이 "4"로 되어 있습니다. 작업 성격에 맞게 1부터 4까지 바꿔줘야 합니다.
Time Scale Factor 값은 = 실제 절삭하는 시간 + 단순히 스핀들이 이동하는 시간
전체적 소요되는 시간을 말해줍니다. 그래서 커팅은 1 - 2 사이에 값을 입력해 주고 3D 모델링 같은 가공은
3 - 4 정도 입력해야 합니다. 통상적으로 2D 커팅만 한다면 "1.6" 정도 값이 좋다고 많은 분들이 이야기합니다.
5. Calculate
버튼을 클릭하면 새로운 예상 가공 시간 (Machining time) 값을 얻을 수 있습니다.
