CNC Tools - 공구

ER COLLET 올바른 사용

by monkey101 2019. 10. 23.
CNC 조각기는 일반적으로 ER COLLET을 사용합니다. ATC (자동 툴체인지) 사용 시 ER COLLET 이 아닌 다른 종류의 스핀들과 클램핑을 사용합니다. 이 번 포스팅에서는 ER COLLET 만 살펴보겠습니다.

콜렛은 2가지 기능을 가지고 있습니다.
1. 클램핑 - 공구가 빠져나가지 못하게 꽉 잡아줌.
2. Runout - 공구가 중심축에서 이탈 못하게 도아줌.

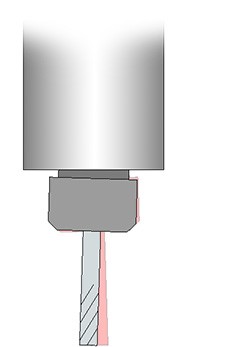

스핀들 RUNOUT

※ 한국어가 없는 용어는 영문으로 표기합니다.


콜렛 사이즈

콜렛 사이즈에 따라 사용할 수 있는 엔드밀 샹크 (shank) 크기가 있습니다.
통상 상업용 CNC 조각기에서는 ER25 혹은 ER32 콜렛을 제일 많이 사용합니다.


Model No.
Height (높이)/mm
Shank (샹크) 사이즈
ER 11
18
1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7
ER 16
27
1,2,3,4,5,6,7,8,9,10
ER 20
31
2,3,4,5,6,7,8,9,10,11,12,13
ER 25
35
2,3,4,5,6,7,8,9,10,11,12,13,14,15,16
ER 32
40
3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20
ER 40
46
4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26

만약 본인의 CNC 조각기가 ER 25 사용한다면 샹크가 16 mm 이상인 엔드밀은 사용할 수 없습니다.
( ER 25 콜렛 사용 시 16 mm 샹크 엔드밀이 최대치입니다.)

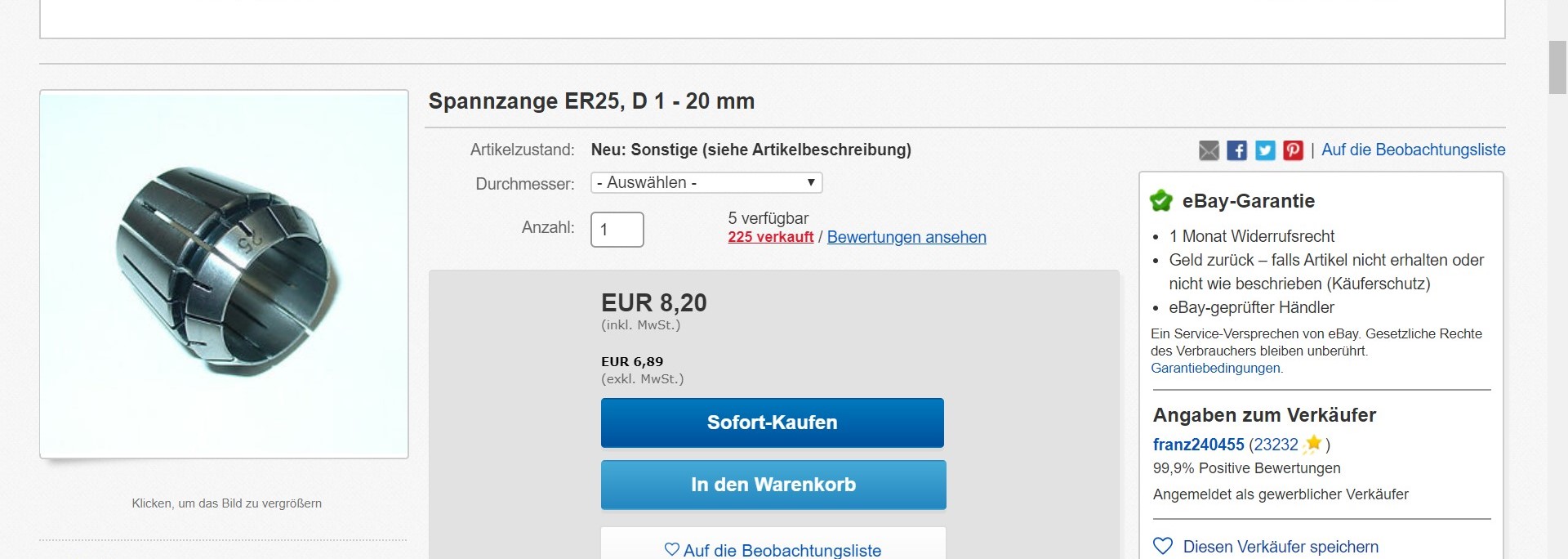

혹시 본인의 장비가 ER 25인데 샹크 20 mm 엔드밀을 꼭 사용해야 할 일이 생기면, 오버사이즈 콜렛을 특수 제작해서 판매하는 곳이 있습니다. 저도 한 번 구매해서 사용했습니다. (독일 사이트입니다)




ER25 20mm 직경



엔드밀 삽입 방법

ER COLLER


위 그림에 "L" 이 높이 (height)를 언급함.
엔드밀 삽입 시 콜렛에 적어도 70% 이상 넣어줘야 가공 시 엔드밀이 빠지거나, 진동이 심하거나, 하지 않습니다. 진동이 심하면 엔드밀이 잘 부러집니다.  ( 칼날이 부러지면 꼭 새로운 콜렛으로 교체하는 것이 좋습니다.)
예를 들면, ER 25 콜렛에 엔드밀 6 (직경)* 25 (날길이) * 6 (샹크) * 50 (전장) 삽입 시,
ER 25 콜렛 높이가  35 mm
엔드밀 날길이   +    25 mm
                     --------------
                            60 mm
합이 60 mm 이면 전체 길이가 50 mm 밖에 안되는 엔드밀을 충분히 콜렛에 삽입할 수가 없습니다.
그리고 콜렛과 가공물 사이에 5에서 10 mm 정도 여유를 줘야 합니다.
위 엔드밀을 사용하려면 전장이 60 mm 넘는 엔드밀을 사용해야 합니다.
또한 ER 32 콜렛을 사용하시면 콜렛 높이가 40 mm입니다. 전장 길이를 유념하시고 엔드밀을 구매하시길 바랍니다. 날길이가 20mm 가 넘는 엔드밀은 절대 전장 길이가 50mm 를 사용하면 안 됩니다.

올바른 콜렛 사용법이 정밀한 가공과 엔드밀 수명에 큰 영향을 줍니다.

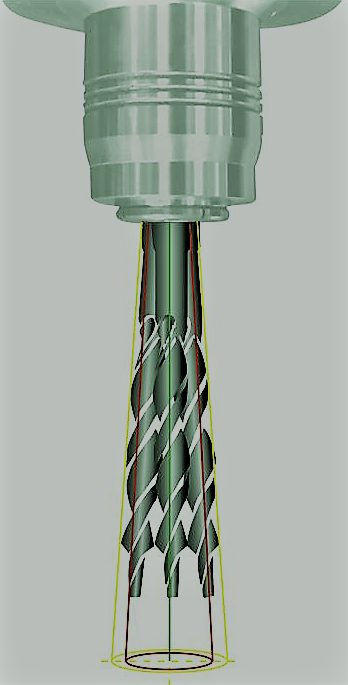

그림과 같이 동심원이 흔들리면 칼날이 타는 현상이 나타나고, 또한 칼날이 부러짐.
