6090 CNC 조각기와 3D 로터리 가공 (일체형)

3D 가공을 위해 일반형 3축 CNC 조각기에 로터리 장치를 장착한 장비를 구입했습니다.

소형 CNC 장비라서 넓은 작업공간도 필요하지 않고 딱 좋은 사이즈라고 생각합니다. 물론 원판 작업을 하시는 분들은

1325 CNC 조각기가 필요하지만요...







3축 CNC 와 로터리 혼합형



최신 4축 컨트롤러 사용







전용 로터리 드라이브 사용





NC STUDIO V10 컨트롤로 사용





테스트 영상





제품 특징

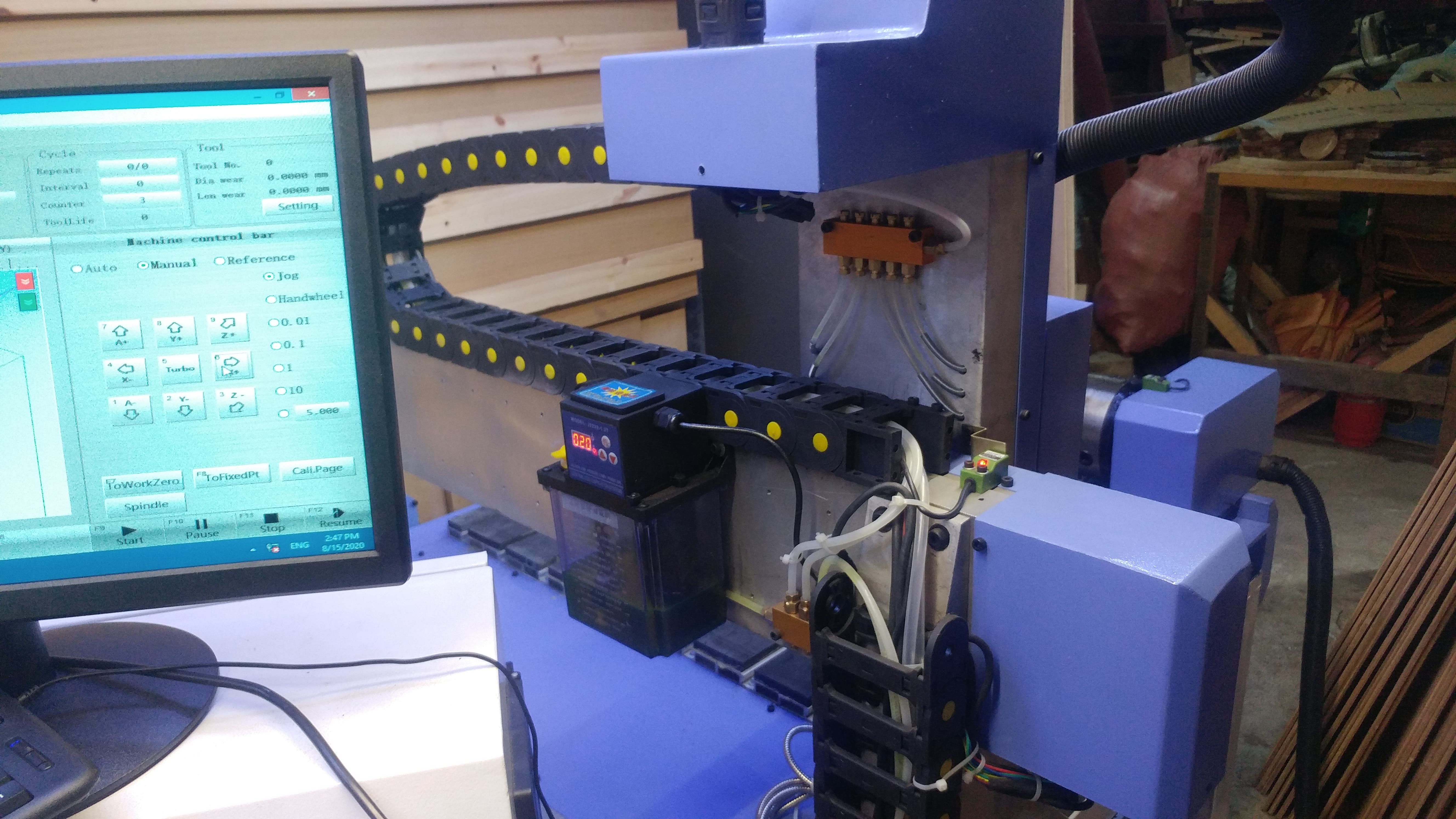

작업 영역이 600 * 900mm, 3축 cnc 조각기에 로터리 가공을 할 수 있도록 설계되어 있습니다.



일반적으로 3축 cnc 조각기에 로터리 장치를 장착하면, 로터리 사용 시 항상 모터 값을 변경해야 하는

번거로움이 있습니다. 본 제품은 이러한 불편함이 없습니다. 특별한 세팅값 변경 없이 바로 작업이

가능합니다.



본 컨트롤러는 3축이 아닌 4축 작업이 가능합니다. 로터리 가공 시 4축 작업이 가능합니다.

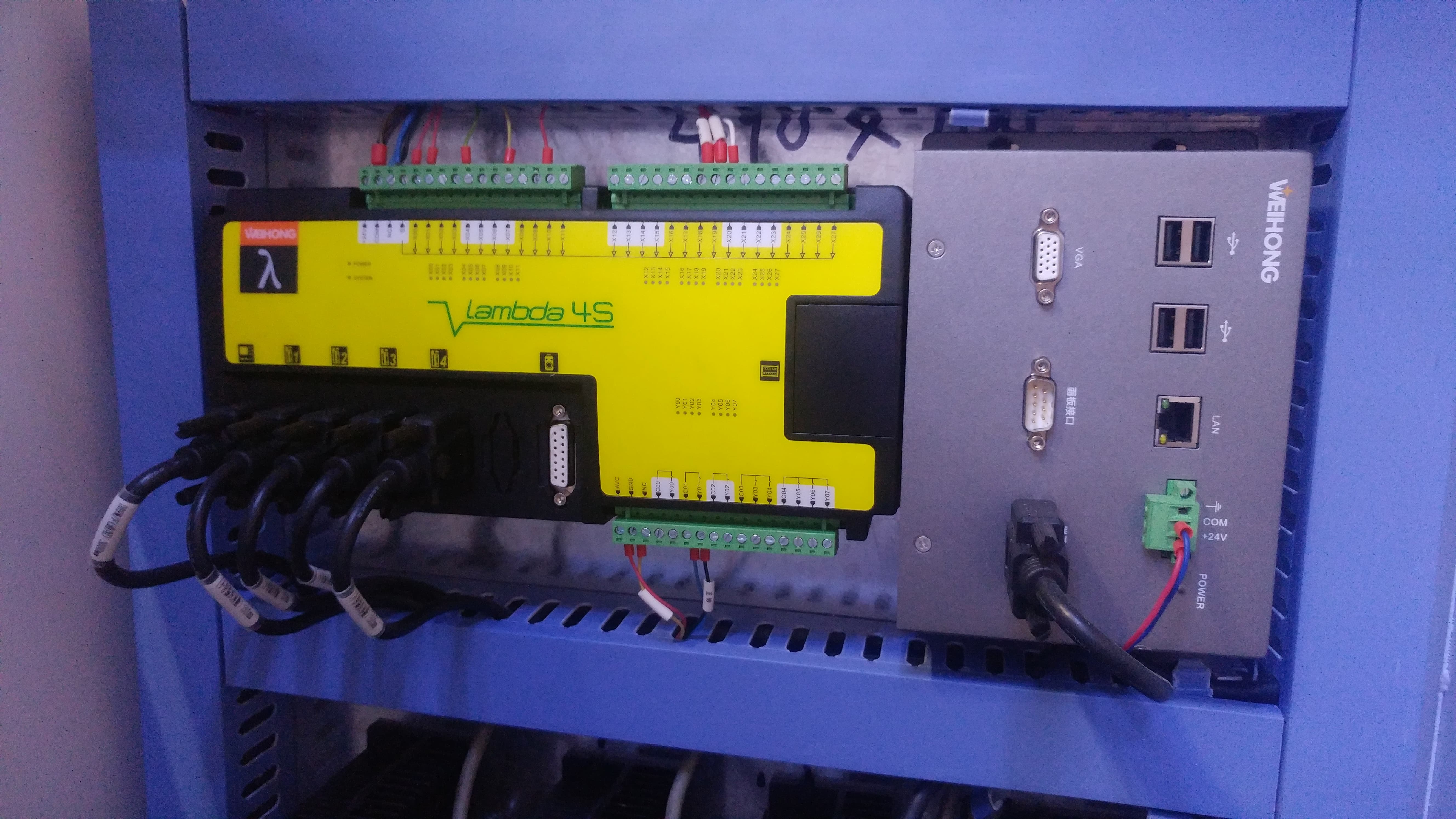

또한 최신형 Weihong 컨트롤러는 랜선으로 데이터를 옮길 수 있습니다.



로터리 가공에 대한 궁금하신 분들은 본 블로그에 "로터리 가공" 포스팅을 참조 바랍니다.



*참고*  NC STUDIO 작업 관리자 비밀번호는 "ncstudio"입니다.





커스텀 CNC 장비 제작



CNC 로터리 가공과 CNC 선반 가공과 헷갈려서 차이점을 문의하는 분들이 있습니다.



선반 - 소재를 빠르게 회전시키면서  공구를 접근하여 깎는 가공입니다.

로터리 가공 - 캠에서 생성된 툴패스(가공 방향)에 따라 조금씩 천천히 소재를 360도 회전하면서 가공합니다.



CNC 장비는 기본적으로 "자동화"입니다. 작업에 필요한 여러 가지 장비를 주문 제작할 수 있습니다.



예를 들면, 3축 CNC 장비를 기본으로 하고,



* 로터리 장비 설치 (3D 가공)

* 선반 기능 설치 ( 원형 물체 가공)

* 짜맞춤 기능 설치 (CNC 테이블 구조 주문 제작)

* 원형톱 기능 설치 (직선 커팅)





---
